Panne des étages de puissance (driver-PA)
Généralités
Inversion de polarité lors du branchement du poste, fusible inadapté ou remplacé par un fil de fer, problème de "TOS" ou antenne débranchée, toutes ces causes peuvent expliquer que votre TX soit subitement devenu muet.
Qu'il s'agisse du claquage d'un ou de plusieurs transistors de puissance (PA et/ou Driver) ou de la diode de protection contre l'inversion de polarité, la remise en état de votre poste sera le plus souvent à votre portée, pour peu que vous disposiez d'un contrôleur universel et des éventuels composants électroniques nécessaires à la réparation.
Symptômes :Le poste ne s'allume pas, le changement du fusible n'y fait rien celui ci grille immédiatement après avoir été remplacé. Dans certains cas le TX fonctionne mais il y a peu ou pas de puissance à l'émission.
L'a
Vérifications :Vous devez contrôler l'état de la diode de protection présente à l'arrivée du câble d'alimentation électrique. Le poste étant éteint et débranché de son alimentation électrique extérieure, votre contrôleur en position Ohmmètre, mesurez la résistance présente aux deux extrémités (+ et -) de la diode. Vous devez lire environ 15 ohms dans un sens et une résistance très élevée, voire infinie dans l'autre sens. Si la mesure est identique (inférieure à 15 ohms) dans les deux sens, la diode est en court circuit. Si la diode n'est pas en cause, le PA et/ou le Driver seront contrôlés à leur tour.
Les transitors de puissance sont le plus souvent fixés sur un élément radiateur métallique assurant leur refroidissement (voir photo).
Le PA et le driver doivent impérativement rester isolés électriquement de leur support refroidisseur, ce point doit être vérifié à l'ohmmètre (avant et après remplacement du PA et/ou Driver). Les transistors seront dessoudés du circuit afin d'en mesurer les résistances internes. Les mesures de résistances Base - Emetteur et Base - Collecteur doivent être identiques. Changez le transistor s'il n'y a pas de résistance entre Base et Emetteur, le circuit est coupé. La mesure Emetteur - Collecteur ne doit confirmer aucun passage de courant (même d'une faible valeur). Si c'est le cas, le transistor est en court-circuit ou présente une faible résistance, il faut le remplacer. Les résistances en série avec les bases du Driver et du PA ainsi que la diode présente entre le transformateur de modulation et la self de choc du PA seront également contrôlées, elles peuvent avoir claqué en même temps ou à la place du PA pour protéger celui-ci.
Transistor de Puissance 2 SC 1969 (commun à plusieurs circuits Cybernet)
Type NPN, présenté de face
De gauche à droite : Base, Collecteur et Emetteur B-C-E
Le 2sc1969 n'est plus produit par Mitsubishi depuis bien longtemps, attention aux copies qui ne fonctionnent pas ! (remplacer par Eleflow 2sc1969 ou CB-20W)
Liste non exhaustive de PA et Drivers pour émetteurs récepteurs multimarques.

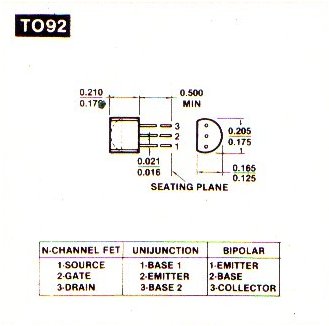

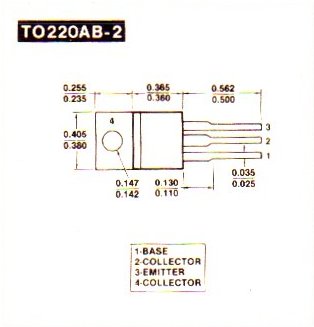

Type Fabricant Data Pol Boitier Pin Gain Vcbo Ic Puissance Fréquence P.A Driver Equivalence / Remplacement (commentaires) BD139 Philips nPn TO126 E.C.B 80V 1,5A 1,25W 190 Mhz X Remplace 2sc2028 BD237 nPn TO126 E.C.B 40 100V 2A 1,25W 2SA234 Hitachi PnP TO44 E.B.C 70 20V 10 mA 0,08W 120 Mhz 6 2SA235 - AF106 2SA350 Hitachi PnP TO1 E.B.C 40 20V 10 mA 40 Mhz 6 AF124 - AF126 2SA733 Nec PnP TO92 C.B.E 60V 0,1 A 0,25W 180 Mhz 9 BD213 - 2SC945 2SC496 Toshiba nPn TO126 C.B.E 40 70V 5W 100 Mhz BD139 - BD237 2SC930 Sanyo nPn TO126 E.C.B 80 15V 0,12W 300 Mhz 9 BF240 2SC941 Toshiba nPn TO92 E.B.C 40 35V 0,1A 0,40W 80 Mhz BD139 - BD237 2SC945 Nec nPn TO92 E.B.C 60V 0,1A 0,25W 125 Mhz X BC382 - 2N220 2SC1304 Hitachi nPn TO66 E.B.C 50 300V 0,5A 20W 7 Mhz 1 BD410 - 2N3583 2SC1306 Nec nPn TO220 B.C.E 40 65V 3A 4W 300 Mhz X 4 Gain + FM 2SC1307 Nec nPn TO220 B.C.E 70V 8A 16 W 150 Mhz 4 SSB 2SC1760 Sony nPn TO202 E.C.B 100V 1,5A 5W 40 Mhz X BD237 2SC1567 Panasonic nPn TO126 E.C.B 100V 0,5A 1,2W 120 Mhz B BD237 - BD379 2SC1377 Toshiba nPn TO220 B.C.E 90V 6A 8W 100 Mhz X 2SC1306 - 2SC1909 2SC1678 Toshiba nPn TO220 B.C.E 15 65V 3 A 4W 150 Mhz X 2SC1398- 2SC1306 2SC1816 Sony nPn TO220 B.C.E 100V 4A 6W 27 Mhz B 2SC1945 2SC1817 Sony nPn TO220 B.C.E 45V 5A 20W 250 Mhz X 2SC1707 - 2SC2050 2SC1846 Panasonic nPn TO126 E.C.B 45V 1A 5W 200 Mhz 1 BD135 - BD226 2SC1909 Nec nPn TO220 B.C.E 75V 3A 5,5W 160 Mhz X 2SC1306 - 2SC2029 2SC1944 Mitsubishi nPn TO220 B.C.E 80V 6 13W 27 Mhz 2SC1969 2SC1945 Mitsubishi nPn TO220 B.E.C 80V 6A 16W 27 Mhz 2SC1307 - 2SC1969 (Attention au brochage différent - B.C.E) 2SC1957 Nec nPn TO126 E.C.B 75V 1A 1,8W 50 Mhz 5 BD139 - BD230 2SC1964 Mitsubishi nPn TO220 B.C.E 80V 3,5A 3,4W 27 Mhz X 2SC1306 - 2SC1909 2SC1969 Mitsubishi nPn TO220 B.C.E 60V 6A 16W 27 Mhz 2SC2312 - 2SC1944 - 2SC1307 - (new Eleflow 1969 / Eleflow CB20W) 2SC1973 Mitsubishi nPn TO92 E.B.C 55V 0,5A 1 W 300 Mhz 4 Driver 2SC1974 Panasonic npn TO220 B.C.E 80V 2A 4,5W 150 Mhz X 2SC1398 2SC2002 Nec nPn TO92 E.B.C 60V 0,3A 0,6 W 140 Mhz 5 2SC945 2SC2028 Fujitsu nPn TO126 E.C.B 80V 1,5A 0,7W 250 Mhz 2 BD139 - BD230 2SC2029 Fujitsu nPn TO220 B.C.E 80V 2A 6 W 150 Mhz 2 2SC1306- 2SC1909 - 2SC2078 2SC2050 Panasonic nPn TO220 B.C.E 60V 8A 13W 50 Mhz X 2SC1307 - 2SC1969 2SC2075 Toshiba nPn TO220 B.C.E 80V 4A 4W 27 Mhz X 2SC1307 - 2SC1944 2SC2078 Sanyo nPn TO220 B.C.E 80V 3A 4W 27 Mhz 8 2SC1816 - 2SC1909 - 2SC2020 2SC2086 Mitsubishi nPn TO92 E.B.C 75V 1A 0,45 W 27 Mhz 7 BD139 2SC2092 Hitachi nPn TO220 B.C.E 75V 3A 5W 250 Mhz C 2SC1306 - 2SC1816 - 2SC199 - 2SC2020 2SC2098 Toshiba nPn TO220 B.C.E 11 70V 6A 16 W 28 Mhz 2SC1969 2SC2099 Toshiba nPn E.B.E.C 40V 6A 25W 100 Mhz X 2SC2166 Mitsubishi nPn TO220 B.C.E 75V 4A 6 W 27Mhz 7 2SC1306 - 2SC2075 (new Eleflow 2166) 2SC2312 Mitsubishi nPn TO220 B.C.E 60V 6A 17W 27 Mhz E X 2SC1944 - 2SC1969 - 2SC1307 - (new Eleflow 1969 / Eleflow CB20W) 2SC2314 Sanyo nPn TO126 E.C.B 75V 1A 1,8W 27 Mhz X BD139 - BD230 2SC2655 Toshiba nPn TO92Mod E.B.C 50V 2A 0,9W 100 Mhz KTC1006 Kec Corp nPn TO92L E.B.C 80V 0,8A 1W 150 Mhz KTC2075 Kec Corp nPn TO220 B.C.E 80V 4A 4W MRF450 Motorola nPn 211-07 E.B.E.C 40V 7,5 A 30W 30 Mhz MRF455 Motorola nPn 211-07 E.B.E.C 36V 15A 60W 30 Mhz MRF477 Motorola nPn TO220AB B.E.C.E 36V 3,3A 40W 30 Mhz D (*) Eleflow MRF477
Equipements
1 Typique HAM, 80ch/AM et portable Cybernet AM 2 Typique Président Zachary T, Thomas J, François, Taylor, Valery, PC 33/43, Cobra, Uniden Am 3 Typique Ham, Colt, Hy-Gain V, Rystl Cybernet SSB 4 Typique Président Adams 5 Typique 500 mW 22 canaux Cybernet (Formac) 6 Typique Sommerkamp portatif 3 canaux 7 Typique Royce portatif, Président Harry, Herbert, Jimmy, Johnny, William, Wilson, PC 33X 8 Typique Hamscan, Tagra Orly 9 Réalistic A PA du Stag 357 avec"7" comme Driver (2SC2086) B Typique Asca CBM 100 C Driver du Console VI SBE pour PA 2SC1969 D PA du Lincoln et du Jackson avec 2SC2166 comme Driver (voir note ci-dessous) E PA des Président Benjamin, Franklin, Grant, Jack, JFK, Ronald, SS 120, SS 360, SS 3900, NB :
PA "2312" et Driver "2166" souvent pour Uniden AM
PA "1969" et Driver "1306" souvent pour Uniden SSBPA "1969" et Driver "2166" souvent pour Cybernet SSB
2SC 496 Bias pour 2SC1969 Uniden avec Driver 2SC1306
(*) Sur Jackson (première version) PA "MRF 477" peut être remplacé par 2SC1969 (attention au brochage B.C.E)
Vous disposez d'un transistor HF dont vous connaissez la puissance de sortie, et le gain.... découvrez comment connaître la puissance applicable à l'entrée de celui-ci
