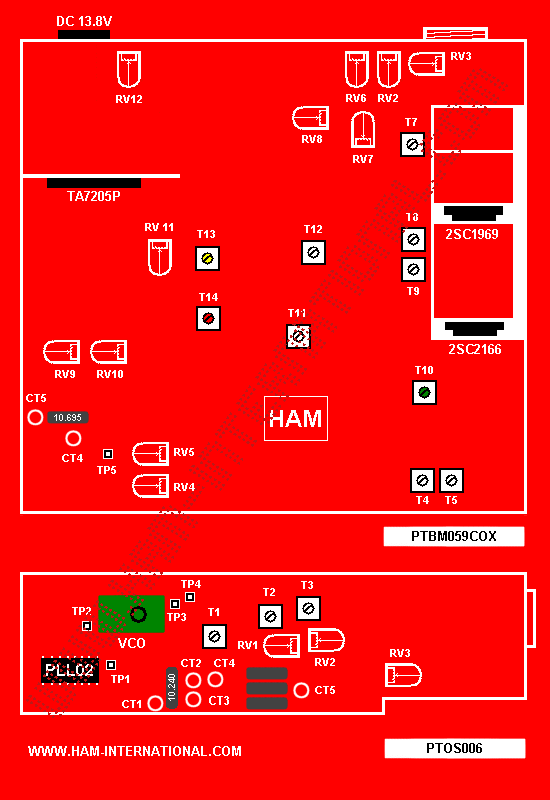

Alignement du PLL (PTBS006)
Connecter le fréquencemètre sur le point de mesure
repéré "TP1" (ou à défaut sur la broche 3 du circuit "IC1"), via un
condensateur de 1,000 pF.
- Ajuster "CT-1"
pour lire 10.240 Mhz sur le fréquencemètre (tolérance acceptée +/- 50 Hz).
Alignement des fréquences (PTOS006)
Déplacer le fréquencemètre sur le point de mesure
repéré "TP4", gain maximum.
- Placer le sélecteur de mode sur "USB"
- Placer le sélecteur de bande sur la position "LOW"
(première bande de canaux - 1 à 40)
- Ajuster "CT-2" pour lire 20.105 Mhz (+/- 40 Hz)
- Placer le sélecteur de bande sur la position "MID" (seconde bande de
canaux - 41 à 80)
- Ajuster "CT-3" pour lire 20.330 Mhz (+/- 40 Hz)
- Placer le sélecteur de bande sur la position "HI"
(troisième bande de canaux - 1 à 40)
- Ajuster "CT-4"
pour lire 20.555 Mhz (+/- 40 Hz)
Placer le sélecteur de bande en position "MID"
et le sélecteur de canaux sur "60"
- Débrancher le fréquencemètre et connecter
l'oscilloscope sur le point de mesure repéré "TP4"
- Ajuster "T-1" pour une amplitude maximum à l'oscilloscope
- Connecter le fréquencemètre sur le point de mesure repéré "TP5" (PTBM059)
- Ajuster "CT-5"
pour afficher 10.695 Mhz (+/- 50 Hz)
Alignement de la section "LSB"
- Placer le sélecteur de mode sur la position "LSB"
et le sélecteur de bande sur la position "LOW"
- Connecter le fréquencemètre sur le point de mesure repéré "TP4" (PTOS006)
- Ajuster "CT-5" (PTOS006) pour afficher 20.1035 Mhz (+/- 40 Hz)
- Déplacer le fréquencemètre sur le point de mesure repéré "TP-5" (PTBM059)
- Ajuster "CT-4"
pour afficher 10.692 Mhz (+/- 40 Hz)
Alignement du "VCO"
Positionner le sélecteur de bande sur la position "LOW"
et le sélecteur de canaux sur "1"
- Connecter un Voltmètre à lecture digitale sur le point de mesure repéré
"TP-2"
- Ajuster la vis du "VCO"
pour lire 3.6 Volts (+/- 0.1 V)
Positionner le sélecteur de bande sur la position "MID"
et le sélecteur de canaux sur "41"
- Ajuster la vis du "VR-1"
pour lire 3.7 Volts (+/- 0.1 V)
Positionner le sélecteur de bande sur la position
"HI" et le sélecteur de canaux sur "1"
- Ajuster la vis du "VR-2" pour lire 3.8 Volts (+/- 0.1 V)
Alignement de l'étage de puissance HF
Positionner le sélecteur de bande sur la position"LOW"
et le sélecteur de canaux sur "1" (bande de canaux - 1 à 40)
- Placer le sélecteur de mode sur "USB"
- Injecter un signal audio de 2 400 Hz, 10 mV via la prise microphone
- Ajuster T-3
(PTOS006) et T-5
(PTBM059) pour un affichage maximum à l'oscilloscope
Positionner le sélecteur de bande sur la position"HI"
et le sélecteur de canaux sur 40 (canal 120)
- Ajuster T-2
(PTOS006) et T-4
(PTBM059) pour un affichage maximum à l'oscilloscope
Ajustement du niveau du signal
(PTBM059)
- Positionner le sélecteur de bande sur "MID" et le
sélecteur de canaux sur "60"
- Injecter un signal audio de 2 400 Hz, 10 mV via la prise microphone
- Ajuster T-6,
L11 et
L13 pour lecture de la puissance maximum au
Wattmètre
- Régler RV-4
et RV-5
pour supprimer la porteuse en "USB" et en "LSB"
Alignement "signal deux tons"
- Injecter deux signaux audio de 500 Hz et 2 400 Hz
en même temps via la prise microphone. Utiliser deux générateurs de signaux
avec atténuateur.
- Ajuster
- Régler RV-11
pour obtenir 18 W PEP de puissance en sortie
Réglage du niveau de puissance en "AM et FM"
- Positionner le sélecteur de Mode sur "AM"
- Régler le sélecteur de bande sur "MID", sélecteur de canaux positionné sur
"60"
- Ajuster la grosse résistance céramique de
couleur blanche
située à gauche au fond du boitier
pour obtenir 5 W de puissance en sortie
Réglage de la modulation en "AM"
- Injecter un signal audio de 2 400 Hz, 7 mV via la
prise microphone
- Ajuster RV-12 pour obtenir un taux de modulation de 80%
- Amener le niveau audio à 70 mV
- Vérifier que le taux de modulation est à présent de 90 %
Réglage de la modulation en "FM"
- Positionner le sélecteur de Mode sur "FM"
- Injecter un signal audio de 2 400 Hz, 10 mV via la prise microphone
- Connecter un déviatiomètre à la prise d'antenne
- Ajuster RV-3 (PTOS006) pour obtenir une déviation de 1.5 Khz
Alignement du vu-mètre (mode émission)
- Positionner le sélecteur de Mode sur "AM"
- Passer en émission (appuyer sur le micro)
- Comparer les informations obtenues sur le wattmètre et celles affichées
par le vumètre du poste
- Ajuster RV-3
(PTBM059) pour obtenir un affichage équivalent sur le vu-mètre
Contrôle Automatique de Gain (AGC)
- Connecter un voltmètre digital (+) entre le
terminal # 15 (Q-20, Q-22 entrée AGC) du circuit imprimé (PTBM059) et le
châssis (-)
- Régler le sélecteur de bande sur "MID", sélecteur de canaux positionné sur
"60"
- Positionner le commutateur Local/DX sur "DX"
- Ajuster RV-2
pour obtenir 2 V
Sensibilité du récepteur en "AM"
- Injecter un signal HF de 27,655 Mhz, 1 Khz,
modulé à 30%
- Positionner le sélecteur de bande sur "MID" et le sélecteur de canaux sur
"60"
- Régler le sélecteur de Mode sur "AM"
- Ajuster
T-7,
T-8,
T-9,
T-10,
T-13,
T-14 et
T-15 pour
obtenir le signal audio maximum (sortie Haut-parleur)
Note : Maintenir le niveau du générateur de signal au plus bas possible pour
éviter l'action du système "AGC"
- Pour terminer l'opération, baisser le niveau du signal audio de 2 dB en
ajustant T-7
Réglage du niveau du "Squelch"
- Régler le sélecteur de Mode sur "AM"
- Injecter un signal HF de 300 microvolt, 1 Khz, modulé à 30% et tourner le
potentiomètre du "Squelch" à fond dans le sens des aiguilles d'une montre.
- Ajuster RV-9
pour faire apparaître le signal audio à l'oscilloscope
Alignement du "S-mètre"
- Régler le sélecteur de Mode sur "AM"
- Positionner le sélecteur de bande sur "MID" et le sélecteur de canaux sur
"60"
- Injecter un signal de 100µV (40dB) en sortie
- Ajuster RV-7
pour que le S-mètre affiche (9)
