HAM INTERNATIONAL PLL02a - PLL02ag

Canaux "bis"

Canaux "bis" sur PLL02A

La quasi totalité des platines d'origine Cybernet, étant équipées d'un circuit à verrouillage de phase de type PLL02, il est tout à fait aisé d'adjoindre les canaux "bis" manquant à tout modèle de poste utilisant ce composant.


Principe de fonctionnement :

Lorsque l'on sélectionne un canal à l'aide de la roue codeuse, un signal codé "N" est est transmis au diviseur programmable du PLL02 via les broches 10 à 15. Le code digital binaire utilisé se définit comme suit : 255 pour le canal 1 à 211 pour le canal 40.

Les fréquences 26.995 Mhz, 27.045 Mhz, 27.095 Mhz, 27.145 Mhz et 27.195 Mhz étant jadis réservées à la radiocommande, les valeurs binaires, 252, 247, 242, 237, et 232 correspondantes ne sont donc pas générées. Ces fréquences sont communément appelées canaux "bis".

Passons à un exemple concret : la création du canal 11 "bis. pour ce faire reportez vous au tableau ci-dessous.



	Codage Permanent			Codage roulette (variable)						Code "N"	n°du canal
PIN du CI	7	8	9	10	11	12	13	14	15
	0	1	1	1	1	0	0	1	1	243	11
	0	1	1	1	1	0	0	1	0	242	11a
	0	1	1	1	1	0	0	0	1	241	12
Poids  binaire	256	128	64	32	16	8	4	2	1



Donc pour générer la valeur binaire 242 (canal 11 "bis"), on constate qu'il suffit de produire le code 243 et de changer le niveau du terminal 15. Ici, pour l'exemple, le niveau "haut" doit devenir le niveau "bas", c'est à dire qu'il doit passer du niveau "1" (5,4 V) au niveau "0" (0 V). On emploiera  un inverseur transistorisé afin que d'une seule commutation, on puisse créer les 5 canaux "bis".
Ainsi, le canal 3 (11111101/253) commuté donnera naissance au canal 3a (11111100/252).

De même :

Canal   8 (11110110/246) = canal   7a (11110111/247).
Canal 11 (11110011/243) = canal 11a (11110010/242).
Canal 16 (11101100/236) = canal 15a (11101101/237).
Canal 19 (11101001/233) = canal 19a (11101000/232).


Réalisation pratique :

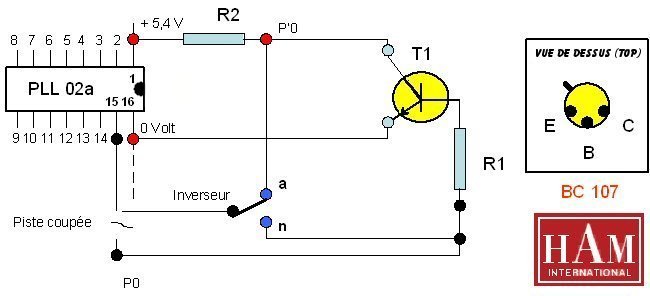

Sur le plan de la réalisation, la piste 15 => Po devra être interrompue entre la roulette codeuse et le PLL. La tension  de + 5,4 V sera prélevée au Pin n°1 du PLL, Quant à la tension de 0 V (masse), elle proviendra du Pin n°16. On y posera un montage conforme à celui des schémas n°1 et 2.
Un dispositif qui permettra, d'une seule commutation, de produire les canaux « bis ». Il faudra disposer à cet effet de deux résistances et d'un transistor. Ainsi, « R1 » et « R2 » auront pour valeur 1,2 à 1,5 KOhms (1/4 W), tandis que pour « T1 », on optera pour un « BC107 ». Sans oublier un double inverseur ON/ON. Précisons qu’en utilisant un double inverseur il est possible d’améliorer le montage en faisant fonctionner un segment de l’affichage (f) lorsque l’on se trouve en position « alpha ».








---



          Bande supplémentaire de canaux avec un "PLL02a "


Les 40 canaux sont issus d'un  codage à 9 bits. Or, la programmation n'utilise que les 6 premiers bits (terminaux 10 à 15) dont la roulette codeuse détermine les niveaux (1 ou 0). Les niveaux logiques des  trois autres terminaux (7, 8 et 9) sont connectés en permanence de par leurs connexions au « print » du TX. Les terminaux 8 et 9 sont connectés au + 5,4 V, soit le niveau haut (1). Quant au terminal 7, il est raccordé au 0 V (masse), soit le niveau bas (0).  Les codes N retenus pour les 40 canaux sont les suivants : 255 pour le canal 1 (26.965 MHz) …  jusqu'à 211 pour le 40 (27.405 MHz). C'est-à-dire, en binaire (Pin n°7….  Pin n°15 : 011111111 (canal 1)… 011010011 (canal 40). En modifiant la polarisation (niveau) des trois Pin bloqués (n°7, 8 et 9'), on aura en fréquences les possibilités suivantes en MHz :   PIN N° 40 canaux (Mhz) 80 canaux (Mhz) 120 canaux (Mhz) Code "N" 7 8 9 0 0 0 de 28.885   à 29.325 de 29.355   à 29.775 de 29.785   à 30.225   63   19 0 0 1 de 28.245   à 28.685 de 28.695   à 29.135 de 29.145   à 29.585 127 83 0 1 0 de 27.605   à 28.045 de 28.055   à 29.495 de 28.505   à 29.945 191 147 0 1 1 de 26.095   à 27.405 de 27.415   à 27.855 de 27.865   à 28.305 255 211 1 0 0 de 26.325   à 26.765 de 26.775   à 27.215 de 27.225   à 27.665 319 275 1 0 1 de 25.685   à 26.125 de 26.135   à 26.575 de 26.585   à 27.025 383* 339 1 1 0 de 25.045   à 25.485 de 25.495   à 25.935 de 25.945   à 26.385 447 403 1 1 1 de 24.405   à 24.845 de 24.885   à 25.295 de 25.305   à 25.745 511 467   (informations publiées en 1994 dans le Hors Série de Radio CB Magazine et reproduites ici avec l'accord de l'auteur, Mr Jean-Claude THERACE)
