 Pastille Dynamique
 Boitier métal
 Compresseur réglable
 (gain 22 db)
 Règlage graves / aigus
 Vu mètre
 Pile 9 V +
prise 12 V
 (extérieur)

 Pastilleramique
 Boitier métal

 TW 232 DX : Gain règlable (36db)
 TW 232 S : Gain règlable (37 db)

 Pile 9 V

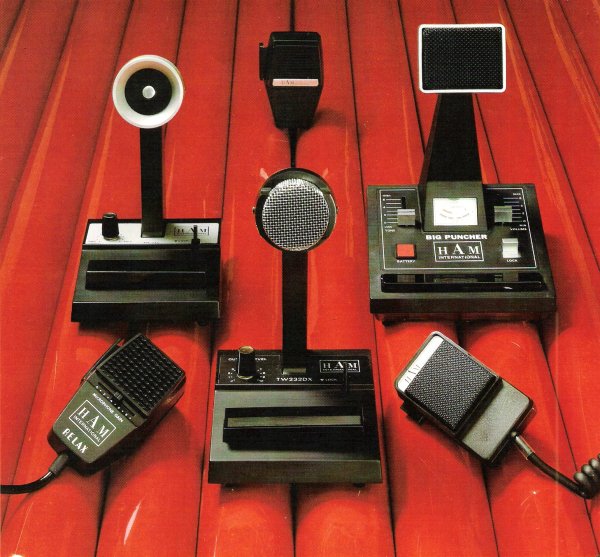

Big Puncher   TW 232 DX TW 232 S



La pastille dynamique favorisant surtout les fréquences basses, celle ci convient aux voies aigues.
La pastille céramique percute à l'extrême dans les aigus, elle convient aux voix graves.




Prise micro 4 broches type Cybernet

Ham International, Betatek, Bordeaux, Bristol, Colt, Cybernet, Elek, Excalibur, Formac, Hallicrafters, Hygain, Intek, Lafayette, Major, Marko, Midland, Mutitech, Petrusse, Rama, Saturne 40 et 80, Scooper, Superstar 2002, Tagra, Tristar, équipés de platine Cybernet


1 : Audio
2 : Masse
3 : Rx
4 : Tx





Quelques indications utiles pour brancher votre micro



De nombreux autres micros peuvent être utilisés avec les Tx  d'origine Cybernet.
Il est aisé de repérer l'usage de chacun des fils d'un micro à l'aide d'un simple multimètre.
Néanmoins les moins aguerris d'entre nous utiliserons je pense avec plaisir les informations du tableau ci dessous.
Si pour votre part vous disposez d'éléments utiles pour affiner ce tableau n'hésitez pas à me les communiquer.




Marque Modèle Micro Emission Réception Masse Commun Non utilisé
Alan Master MM-51 Bleu Blanc Rouge Tresse
Altaï Tous modèles Rouge Blanc Bleu Tresse Noir
Astatic 1104 C Blanc Rouge Noir Tresse Bleu Jaune
Densei CBE 2006 Rouge Blanc Bleu Tresse Noir Blanc
K 40 K 40 Blanc Rouge Bleu Tresse Noir Jaune
Leson DT 251 Rouge Jaune Bleu Tresse Noir Blanc
Leson DT 252 A Jaune Vert Rouge Tresse Bleu
Ham International Original Rouge Blanc Noir Tresse
Ham International Relax Rouge Blanc Bleu Tresse Noir
Ham International TW 232 DX Jaune Vert Rouge Tresse Bleu
Ham International TW 232 S Jaune Vert Rouge Tresse Bleu
Ham International Big Puncher Rouge Jaune Bleu Tresse Noir Blanc
Piezo DX - 357 Jaune Rouge Noir Tresse Blanc
Sadelta Bravo 2 Blanc Marron Vert Tresse
Sadelta Echo Master Blanc Marron Vert Tresse
Sadelta MP 20 Blanc Marron Vert Tresse
Sadelta MP 21 Blanc Marron Vert Tresse
Turner + 3B Blanc Bleu Noir Tresse Rouge Jaune
Turner Super Sidekick Blanc Bleu Noir Tresse Rouge Jaune
Turner Expander 500 Blanc Bleu Noir Tresse Rouge Jaune
Wipe DT 251 Rouge Jaune Bleu Tresse Noir Blanc
Zetagi MB + 5 Blanc Bleu Noir Tresse Rouge Jaune
Brand Model Audio TX RX Ground Common Not used

 Attention : Le fil commun est à relier avec le fil de tresse (masse)



Si le microphone que vous souhaitez brancher n'est pas dans la liste ci dessus, voici quelques explications pour en repérer les bornes.


Précisions concernant la conception d'un micro d'origine :

Les micros sont le plus souvent équipés de 4 fils dont un est blindé par une tresse, ce dernier est celui qui mène à la pastille micro.  Les deux autres sont mis, l'un en contact avec la masse (tresse) en réception, l'autre en émission, au moyen d'un poussoir PTT (Push To Talk).
Quelquefois ce câble comporte 5 fils : la tresse + le fil micro, et trois autres : un commun (qu'il sera nécessaire de raccorder à la tresse de masse dans certains cas), un fil émission et un fil réception, ce qui n'est pas un problème, sachant qu'un câble à 5 conducteurs se raccorde aisément à la place d'un à 4 broches en reliant  la broche du commun originel à la masse du micro.


Exemple : brochage type Cybernet

A ) Reliez les pointes de touche de votre contrôleur (position ohmmètre) entre les broches 2 et 3, l'aiguille dévie à fond, lorsque la     pédale est au repos et revient en position zéro lorsqu'on la presse.

B) Reliez les pointes de touche entre broches 2 et 4, l'aiguille est à zéro en mode réception et dévie lorsque l'on presse la pédale.

Brochage inconnu :

La méthode est identique sur un câble de micro non identifié. Cherchez d'abord la tresse blindant le fil micro, puis les deux fils en contact en réception (l'un d'eux est le commun), appuyez sur la pédale, puis cherchez le fil en contact en émission. Supprimez les fils inutiles.



Mis à jour le 10 janvier 2010
