HAM INTERNATIONAL HANDMASTER - 8040


Emetteur - récepteur Portable

 HandMaster - 8040

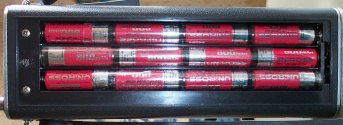

Bien que très compact. Le modèle HandMaster 8040 de HAM International est un émetteur-récepteur très sophistiqué. Les dimensions restreintes cachent un émetteur capable de produire une puissance en émission de 5 Watts. 80 Canaux de haute précision sont a disposition, grâce au système de synthèse digitale de fréquence qui utilise un circuit PLL (boucle a verrouillage de phase). Le Circuit AGC (contrôle automatique du gain) assure un niveau constant de la basse fréquence, tandis que la sélectivité est améliorée par 1'application de filtres céramiques. Pendant l'émission une modulation à large bande est assurée par l'application du principe "RANGE BOOST". Notez aussi les fonctions multiples de  l'indicateur (vu-mètre) : lecture de la puissance d'émission, mesure de la puissance du signal d'entrée, contrôle des piles ou des batteries. L'indication des canaux est contrôlée par un bouton-poussoir, afin d'eviter l'épuisement rapide des piles ou des batteries. L'appareil peut être alimenté avec des piles conventionnelles. avec des batteries Nickel/Cadmium rechargeables, ou au moyen d'une alimentation stabilisée comme la HS-30 de HAM International. Aussi bien la connexion pour la charge que celle de l'alimentation se font par un jack double, spécialement prévu dans ce but. La connexion d'un microphone exténeur est rendu possible par le jack micro prévu. Tenant compte de ses multiples possibilités de raccordements extérieurs, il est évident que le HandMaster 8040 peut être facilement installé en base fixe.

Cet équipement fut commercialisé sous les références HyGain 40, HAM 80, HandMaster 40 et 8040
(+ d'infos : http://www.df3wg.de/sammlung/sammlung.html)





Caractéristiques Techniques : (version export)

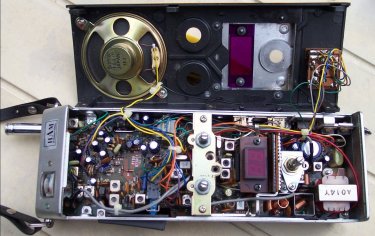

- Système à synthèse de fréquence : PLL 02 - Circuit : PTBH 023AOX (19 transistors, 3 IC, 14 diodes) - Nombre de canaux : 80 en 2 bandes de fréquences (de 26.965 Mhz à 27.855 Mhz) - Emission : AM  - Puissance : Maxi : 5 W - Réception : Double conversion superhétérodyne (étage RF + filtres céramiques 455 Khz) - Sensitivité : 1 microvolt pour 10 Db - Sélectivité : +/- 10 Khz, -50 Db - Squelch : de 1 à 1 000 microvolts +/- 6 Db - AGC : niveau 70 Db - Puissance de sortie Haut-Parleur : 2 W (+ prise HP extérieur) - Alimentation : 12,6 à 15 volts continus (12 batteries Nickel Cadmium "AA" de 1,2 V  ou 10 piles alcalines "AA" de 1,5 V) - Consommations :                   Emission non modulée, 700 mA                   Emission modulée à 100 %, 1 100 mA                   Réception squelch enclenché, 200 mA                   Réception volume maximum, 500 mA - Dimensions : H 279 mm x L 95 mm x P 76 mm) - Longueur de l'antenne télescopique : déployée 127 cm - Poids : 1,3 Kg (1,6 Kg avec batteries)                                                                                                                                    Version homologuée PTT : n° 83 152CB



Schéma : PTBH023AOX
