ELECTRONICA

120 Channel Mobile AM / SSB Tranceiver

Importé par lots, dès 1979, l' ELECTRONICA 360, restera une référence marginale distribuée par des importateurs occasionnels.

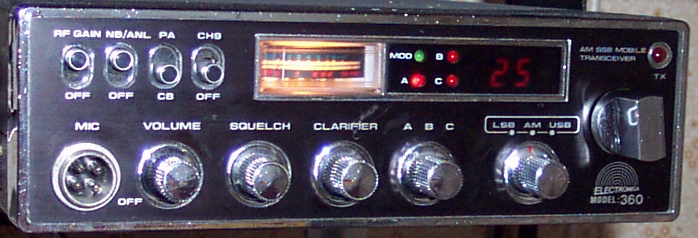

Livrée noire, cadre chromé, rotacteurs spécifiques, il s'agit d'un TX de chez UNIDEN. Mis à part la couleur et la disposition des différentes commandes et du vu-mètre, tout rappelle la lignée des SS 120 ou SS 360 de l'époque (sauf la prise Micro en façade).

Version export d'un modèle conçu à la norme FCC, le circuit électronique de l' ELECTRONICA 360 n'en reste pas moins un exemple très particulier dans le genre. Doté de 3 bandes de 40 canaux, ce modèle surprendra de part sa couverture de fréquences en terminaison zéro de 28.500 Mhz à 28.940 Mhz.

Le circuit électronique s'appui sur la présence de 12 quartz et d'un très classique PLL Motorola type MC 145106. Coté circuit BF, celui-ci utilise un ampli audio UPC1156H, l'étage de puissance est lui constitué de trois transistors, 2sc1973 (pré-Driver), 2sc2166 (Driver) et 2sc1945 (PA).

L' ELECTRONICA 360 bénéficie à la fois d'une qualité de réception hors pair et d'une excellente modulation.

Le microphone dispose d'une molette de réglage du niveau de modulation (MIC Gain) bien utile pour les QSO en local.

Caractéristiques Techniques :

- Nombre de canaux : 120 en 3 bandes de fréquences
- Emission : AM / USB / LSB
- Puissance : SSB 12 W, AM 4 W
- Semi-conducteurs : 43 transistors, 7 FETS, 77 Diodes, 6 circuits intégrés
- Fréquence intermédiaire : 7.8 Mhz
- Modulation AM : Classe B, 95 %
- Clarifier : + ou - 1 khz
- Puissance de sortie Haut-Parleur : 3 W sous 8 ohms
- Public Adress : 3 W via HP extérieur
- Alimentation : 13,8 VDC



			Palomar SSB 600 (même présentation)
