HAM INTERNATIONAL CONCORDE

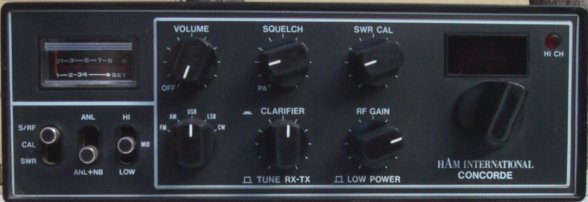

Face avant en plastique noir, présentation élégante soulignée d'un liseré blanc, le Concorde est un appareil de pointe.

Dans ses premières versions il s'agit déjà d'un poste mobile complet, AM-FM-BLU-CW, décalage en fréquence de + ou - 5 khz, clarifier, RF gain, commutation 0.4 W / 4 W et Tos mètre-Watt mètre. Fabrication soignée sur circuit imprimé bakélite auquel sont reliées plusieurs petites plaquettes (Roger beep, commutation des 3 quartz pour les bandes Low-Mid-Hi) vissées de part et d'autre du boitier. Les connexions présentes sur la face arrière du Tx sont nombreuses, 2 prises cinch pour le branchement d'un fréquencemètre et d'un magnétophone, mutibroche pour l'appel sélectif, 3 jack 3.5 mm pour le manipulateur CW, le Public-Adress et un haut-parleur extérieur.

Remerciements à Andy Rudge (GB) pour les photos



Avec le CONCORDE 3, HAM INTERNATIONAL n'a pas ménagé ses efforts pour réaliser l'émetteur-récepteur le plus perfectionné à l'époque sur le marche. Une premiere preuve est la présence de 227 canaux en AM, FM, BLU et CW. Une innovation importante se situe dans la partie récepteur. qui est devenu encore plus sensible, et qui supprime encore plus efficacement les interférences produites par des stations trop proches. 80 nouveaux canaux négatifs ont été ajoutés aux 120 canaux conventionnels. La présence d'un grand vu-mètre a une triple fonction : lecture du puissance du signal en réception, de la puissance en émission et du TOS. Plusieurs lampes témoins indiquent l'utilisation des canaux négatifs et supérieurs, ainsi que l'emploi en TX ou RX. Les filtres ANL/NB suppriment éfficacement lous les bruits de fond, et le Roger Beep en circuit hybride, commutable avec témoin clignotant, fait aussi partie de l'équipement, Comme autre innovation, Il faut mentionner le speech compressor incorporé, qui ameliore sensiblement la compréhensibilité du signal émis et en augmente largement la propagation. En BLU, le "clarifier" commutable permet de clarifier deux stations simultanément. Le potentiomètre "tune", également commutable, offre la possibilité de travailler entre les canaux, Une innovation supplémenlaire de ce point de vue est l'incorporation d'un décalage de 10 kHz, qui donne accès à 27 canaux "bis".La puissance de sortie est commutable en trois positions: 0,5 W pour les communication locales, 4 W pour attaquer un ampli linéaire, et la puissance maximale de 8 W. Le CONCORDE 3 peut aussi être employé comme ampli "Public address".

L'ensemble des possibilités est encore completé par les connexions pour haut-parleur extérieur, compteur de fréquence, appel sélectif, magnétophone et S-mètre supplémentaire.La puissance de sortie est commutable en trois positions: 0,5 W pour les communication locales, 4 W pour attaquer un ampli linéaire, et la puissance maximale de 8 W. Le CONCORDE 3 peut aussi être employé comme ampli "Public address". L'ensemble des possibilités est encore completé par les connexions pour haut-parleur extérieur, compteur de fréquence, appel sélectif, magnétophone et S-mètre supplémentaire. Un émetteur-récepteur de ce calibre ne pouvait être développé que par HAM INTERNATIONAL, qui affirmait à l'époque encore davantage sa position dominante dans ce domaine.





Caratéristiques techniques :	Concorde 1	Concorde 2	Concorde 3
(version export)
- Circuit PLL :	type PLL02
- Système de réception : AM /FM	Double conversion super-hétérodyne
SSB	Simple conversion super-hétérodyne
- Nombre de canaux :	120	120	227
- Modes de modulation :	AM / FM / USB / LSB / CW
- Couverture en fréquence :	26.695 - 28.305 Mhz	26.695 - 28.305 Mhz	26.065 - 28.305 Mhz (+/- 10 Khz)
- Puissance d'émission :	AM :    10 W	AM :    5 W	AM :   8 W - 4 W - 0.5 W
	FM  :     7 W	FM  :   6 W	FM :    8 W - 4 W - 0.5 W
	SSB :   18 W	SSB : 18 W	SSB : 20 W - 12 W - 1 W
- Fréquences intermédiaires  :	10,695 Mhz / 455 Khz
- Clarifier :	+/- 800 Hz
- Tune :	+/- 4.5 Khz	+/- 5 Khz	+/- 10 Khz
- Puissance audio :	3.5 w (8 ohms)	3 w (8 ohms)	2.5 W (8 ohms)
- Alimentation	13.8 Volts

Concorde 1 : (PTBM059COX)
Concorde 2 : (PTBM121D4X)
Concorde 3 : (PTBM133A4X)
