La Foxy est une antenne en résonance à haute directivité, ayant un poids et des dimensions réduites. Elle a été développée spécialement pour être utilisée en portable, mais elle peut aussi être employée comme antenne fixe dans des endroits à peu d'espace (balcon). Cette antenne est conçue principalement pour la réception mais elle peut servir également comme antenne d'émission, bien que dans ce cas la puissance devra être limitée à
0,5 watt. Un gain maximal est obtenu dans la direction de la pointe de la flèche. De ce fait, la forme logique permet une recherche de direction très aisée. Il est donc évident que la Foxy sera surtout employée pour la recherche d'interférences et pour la chasse au renard.


Monitory (GP 1/4 d'onde)

Antenne de base fonctionnant en 1/4 de longueur d'onde à trois radians. Antenne remarquable à encombrement très réduit et un rendement très élevé. Montage facile et rapide.

Minory (GP 1/4 d'onde)

Antenne de base fonctionnant en 1/4 de longueur d'onde avec des radiants raccourcis par selfs. Cette antenne peu encombrante par sa construction spéciale, assure un  rendement très élevé. L'antenne idéale pour votre grenier !.


BALCO - STAR (1/4 d'onde)

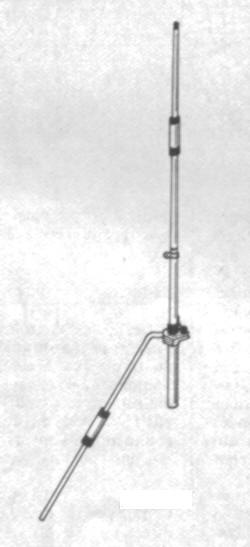

La Balco-star était une antenne de faible encombrement, très facilement transportable et d'un montage quasi instantané. Constituée d'éléments à
self au milieu, elle n'avait qu'un radian la rapprochant d'une simple dipôle. La puissance maximum était bien sûr limitée à 200 watts, mais il s'agissait
d'une antenne de balcon.

GP 27 (1/2 onde)

Cette antenne en 1/2 longueur n'a pas de radians, ce qui permet un montage facile et rapide. Par l'utilisation d'un transformateur d'adaptation, l'antenne est en court circuit pour le courant continu, et les charges statiques éventuelles sont aussitôt neutralisées.


COUNTRY - STAR (1/2 onde)

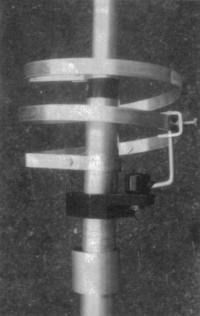

HAM utilisait pour ses antennes un système de self à la base qui permettait le réglage du TOS par déplacement de la prise d'adaptation de manière très commode, parce qu'accessible lorsque l'antenne est montée sans avoir à utiliser une échelle de pompiers pour régler le brin supérieur  !. La longueur de l'antenne était fixe puisque les brins successifs était fixés par une paire de vis "Parker" au tube immédiatement inférieur. L'ensemble était donc particulièrement fiable mais avait l'inconvénient d'un poids un peu élevé avec des problèmes de stabilité en cas de grand coup de vent. La qualité de fabrication était excellente.


HW 11 (1/2 onde)

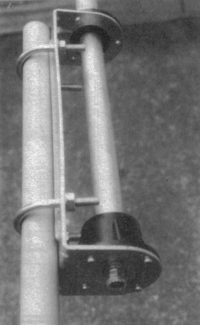

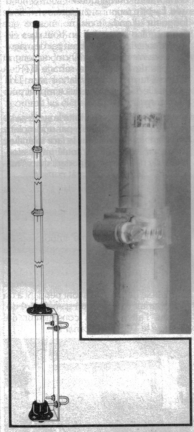

Quatre tubes d'aluminium serrés au "Serflex" et un transformateur à la base permettait d'excellentes performances après un réglage de longueur supérieure à celle obtenue en respectant les marques noires des tubes : TOS de 1,05 et gain de 6 db (supérieur au 3 db annoncés).


Hy - Power (1/2 onde)

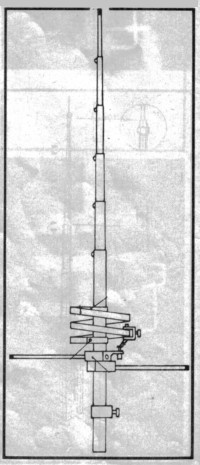

Ce modèle était une Country-Star à laquelle on aurait ajouté 1,11 m sur le brin rayonnant et six radians pleine longueur sur la base. Le système d'adaptation par prise réglable  sur une self en base de brin rayonnant était identique. L'ensemble était relativement lourd (4 kg) mais de fonctionnement fiable et supportait 2 000 watts avec un TOS de 1,1 et un gain de 5,3 db (pour 5 db théorique annoncé).

Thunderbird (5/8 d'onde)

Antenne de base en 5/8 de longueur d'onde avec trois radiants courts, qui donne un rendement de plus de 3 dB. Une antenne omnidirectionnelle très efficace à un prix hors concurrence.


Big - Mac (7/8 d'onde)

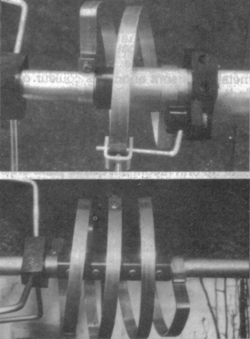

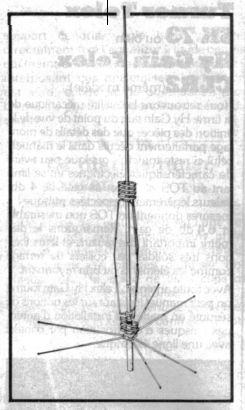

Avec une hauteur déployée de 9,95 m, la Big-Mac de HAM était l'antenne la plus imposante de la gamme. Composée d'une 1/2 onde et d'une 1/4 d'onde mises bout à bout, la Big-Mac utilisait une self supplémentaire d'adaptation entre les deux antennes et des radiants verticaux améliorant le rayonnement ceci en plus des six radiants horizontaux du plan de sol !. Le système de réglage du TOS était celui cher à HAM par prise ajustable sur une self à la base. Le résultat était une antenne très lourde et d'un centre de gravité un peu élevé au détriment de la stabilité, de plus l'aluminium utilisé étant un peu mou ne favorisait pas la solidité de l'ensemble. Gain 5,3 db au lieu des 7 db annoncés.



Modèle	Résonance	Nombre de radiants	Bande passante	Hauteur	Poids	Puissance	TOS	Gain (dB)
Foxy	Portable	-	27 Mhz	0,60 m	0,35 kg	0,5 watt	RX	-
Monitory	1/4 d'onde (GP)	3 x 2,33 m	26 - 28 Mhz	2,65 m	1,0 kg	2 000 watts	1,2	nc
Minory	1/4 d'onde (GP)	3 x 1,17 m	26 - 28 Mhz	2,65 m	1,0 kg	1 000 watts	1,2	nc
BalcosStar	1/4 d'onde	1 x 1,17 m	27 mhz	1,20 m	0,7 kg	200 watts	1,3	4,1
GP 27	1/2 onde	0	26 - 28 Mhz	5,50 m	2,0 kg	200 watts	1,5	nc
CountryStar	1/2 onde	0	26 - 28 mhz	5,48 m	2,5 kg	2 000 watts	1,2	4,9
HW 11	1/2 onde	0	26,5 - 28 mhz	5,50 m	2,0 kg	200 watts	1,05	6,0
Hy Power	5/8 d'onde	6 x 2,75 m	26 - 28 mhz	6,59 m	4,0 kg	2 000 watts	1,1	5,3
Thunderbird	5/8 d'onde	3 x 1,50 m	26 - 28 mhz	6,59 m	3,0 kg	2 000 watts	1,3	3,0
BigMac	7/8 d'onde	6	26 - 28 mhz	9,95 m	5,2 kg	2 000 watts	1,15	5,3

(Pour partie, bibliogtraphie : Citizen Band et Auto-Son de mars 1982)
